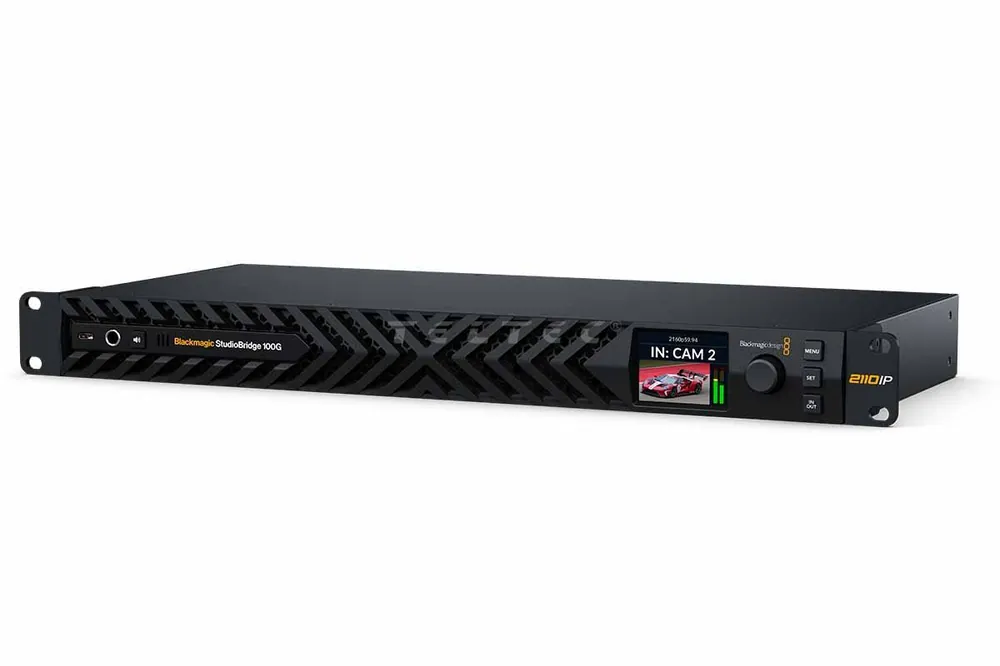

Blackmagic Design StudioBridge 100G Bestseller

Blackmagic Design StudioBridge 100G Bestseller

Ursprünglicher Preis war: 2.259,00 €Aktueller Preis ist: 903,60 €.

Sichere Zahlung Karte, PayPal und geschützter Checkout
Kostenloser Versand ab 29,99 € Schnelle Lieferung in ganz Deutschland
Schneller Support Hilfe bei Bestellungen und Versand
Artikelnummer: SK0038115-DE20260613-175157 Kategorie: Schlagwort:

Die Blackmagic Design StudioBridge 100G fungiert als Schnittstelle zwischen einer einzelnen 100G-Ethernet-SMPTE-2110-Verbindung und einem Broadcast-System mit dualem 100G-Ethernet. Über die beiden 100G-Ethernet-Ports lassen sich Kameras anbinden, sofern die Gesamtbandbreite von 100 Gb/s nicht überschritten wird. Dadurch können beispielsweise zwei Kameras wie die URSA Cine 12K 100G in ein redundantes Broadcast-Setup integriert werden. Zusätzlich stehen ein separater 10G-Ethernet-Anschluss für Kamerazubehör, ein NMOS-Steuerport sowie zwei Netzteile zur Absicherung der Stromversorgung zur Verfügung.

Hauptmerkmale

  • Bridge-Lösung für SDI zu SMPTE 2110 IP-Workflows
  • 100G Ethernet-Anbindung für hohe Bandbreite
  • Getrennte Übertragung von Video, Audio und Metadaten
  • Integration von SDI-Geräten in IP-basierte Systeme
  • Skalierbare Infrastruktur für Broadcast-Umgebungen
  • Teil der Blackmagic 2110 IP Converter Plattform
  • Geeignet für Studio-, Live- und Produktionsanwendungen

Lieferumfang

  • 1x Blackmagic Design StudioBridge 100G

Garantie

  • 1 Jahr Herstellergarntie

Technische Daten

Anschlüsse


100G 2110 IP-Netzwerke

2 x 100G QSFP28-Netzwerkanschlüsse

Unterstützt die redundante Übertragung von IP-Streams gemäß ST 2022-7 über die beiden „100G 2110 IP Video“-Netzwerkanschlüsse.
100G 2110 IP-Kamera 2 x 100G QSFP28-Kameraanschlüsse
Sender und Empfänger pro 100G-Paar

1 x 100G URSA Cine

oder

2 x URSA Cine Immersive / URSA Immersive
10G 2110 IP-Netzwerke

2 x 10G SFP-Glasfaseranschlüsse

2 x 10G RJ45-Anschlüsse
Sender und Empfänger pro 100G-Paar 8 x Ultra HD oder HD
1G-Steuerungsnetzwerk 1 x 1G RJ45 für NMOS-Steuerung, Konfiguration und Software-Updates
Eingänge für SMPTE ST-2110 IP-Audio 16 Kanäle eingebettetes Audio in jedem 2110 IP-Videostream über 100G- und 10G-Ethernet
Ausgänge für SMPTE ST-2110 IP-Audio 16 Kanäle eingebettetes Audio in jedem 2110 IP-Videostream über 100G- und 10G-Ethernet
Multirate-Unterstützung Automatische Erkennung von HD, Ultra HD und 4K
Computerschnittstelle 1 x USB-C für Konfiguration und Firmware-Updates
Stromversorgung 2 x IEC C14-Stromeingänge

Videonormen


HD-Videonormen 720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/25; 1080PsF/29,97; 1080PsF/30
Ultra-HD-Videonormen 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60
8K-Videonormen 8160 × 7200 × 2 Stereo-Immersiv
SMPTE-Konformität SMPTE 2110‑20; SMPTE 2110‑21; SMPTE 2110‑30; SMPTE 2110‑40; SMPTE 2022-7
Farbgenauigkeit 10-bit 4:2:2 YUV
Farbräume Rec. 709, Rec. 2020
Automatische SDI-Umschaltung Erkennt HD und Ultra HD automatisch

IP-Videokonformität


SMPTE 2110-20 (Unkomprimiertes Video) IGMP v2
SMPTE 2110-21 (Traffic-Shaping)

Sender: Schmalband

Empfänger: Schmalband, Breitband, synchron, asynchron
SMPTE 2110-30 (PCM) Audio-Konformitätsstufe: Stufe C
SMPTE 2110-40 (Zusatzdaten) Voller Zugriff auf den gesamten SMPTE-Zusatzdatenstrom. Umfasst RP 188/SMPTE 12M-2, Untertitel und statische HDR-Metadaten
Codec Der Blackmagic IP10-Codec ist optional für 2160p59,94 und 2160p60 als 2110-IP-Video verfügbar
Precision Time Protocol (PTP)

IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2
NMOS IS-04: Erkennung und Registrierung

v1.3.2

Peer-to-peer via mDNS/DNS-SD
NMOS IS-05 Verbindungsverwaltung v1.1.2
NMOS BCP-002-01 Natürliche Gruppierung
NMOS BCP-004-01 Funktionen des Empfängers

Bildschirme


Bildschirme Integriertes 2,2-Zoll-LCD-Display zur Anzeige von Video, Audio, Videostandard und Timecode sowie der Menüeinstellungen. Mit dem Suchrad können Sie zwischen allen verfügbaren Eingängen hin- und herspringen und die Anzeige auf dem Frontpanel verfolgen

Steuerung


Integrierte Frontblende 2,2-Zoll-Farbdisplay, Bedienfeld mit 3 Tasten und Drehregler zur Einstellung von Quelle und Ziel sowie für Menüeinstellungen
Externe Steuerung RJ-45 Ethernet und USB-C

Betriebssysteme


Mac Mac 15.0 Sequoia,
Mac 26.0 Tahoe oder höher
Windows Windows 11

Strombedarf


Stromversorgung 2 interne Netzteile mit 100–240 V Wechselstrom, 50/60 Hz
Stromeingänge 2 x IEC-C14-Steckdosen
Energieverbrauch TBC

Physische Installation


Physische Installation 1 Rack Einheit

Umgebung


Betriebstemperatur 5° bis 40° C
Lagerungstemperatur -20° bis 45° C
Relative Luftfeuchtigkeit 0% – 90% nicht kondensierend

Physische Spezifikationen


Maße 482,6 x 218 x 44,2 mm
Gewicht ca.
